かっこいい自作RCAケーブルが作りたくなった
実はこのブログでも、なかなかの人気を誇る自作シリーズ。
その中でも、RCAケーブルの自作はいつもランキングが上位にくる人気記事です。
でも、でも、でも・・・・やっぱり、この不格好が気になっていた(;^_^A
ということで、自作RCAケーブル、再び！と題して、再度RCAケーブルづくりにチャレンジしました。
自作RCAケーブルの材料
まずはケーブル本体
一番大事なケーブル本体は、前回と同じLANケーブルをチョイスしました。
でも、今回はひとつグレードアップ。CAT7のLANケーブルから、CAT8のLANケーブルにしました。
かつ、できるだけ太そうなもの。。。はい、まだ太いほうがいいかな信者です(;^_^A
で、選んだのがこれです。
価格もリーズナブルで、太さも申し分ないし、シールド面もいい感じでしょう。
ちょっと固いなーと思いますが、空中で線を浮かせるにはちょうどいい硬さでしたね。

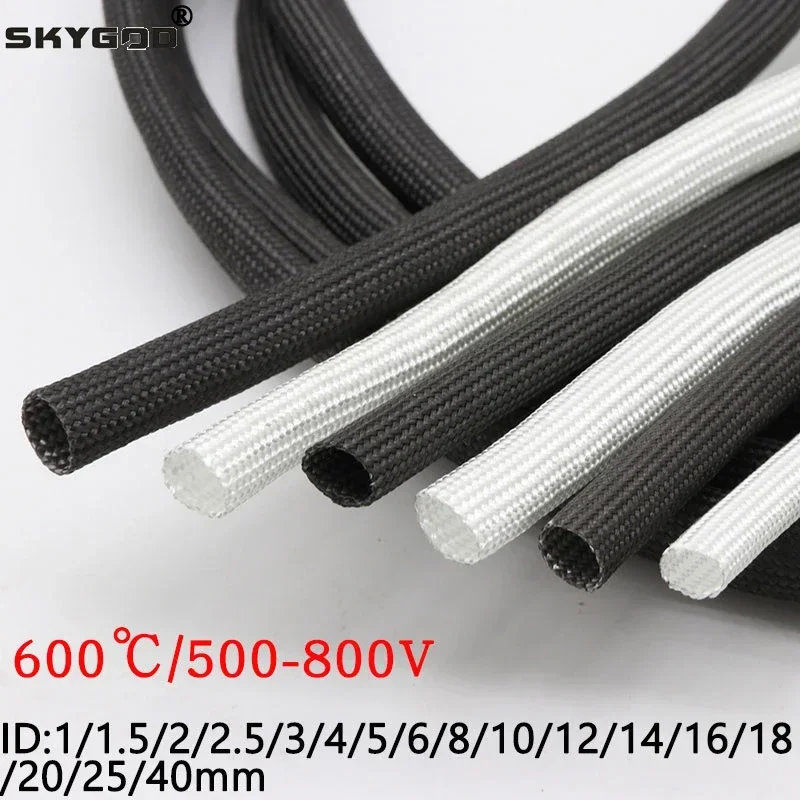

あと、おまけにグラスファイバースリーブっていうものも買ってみたのですが、実は直径がきつくて使うの諦めました。。。(;^_^A
ま、あったら、かっこいいかなぁと思っただけです。効果は・・・・知らんけど。
RCAプラグの選定
そのケーブルを受け止めるRCAプラグは、いくつか買いました。
同じRCA規格のはずなのに、きつかったり、ゆるゆるだったり、と刺さないとわからないものばかり。
最初の一発目の自作ケーブルとして、ナカミチ製(本当か？)の大きなRCAプラグ(一番右)にしました。
過去にナカミチ製？のバナナプラグを使っていたので、信用買いでした。
あと、こちらのRCAプラグは、ねじタイプではんだを使わないタイプでした。
なんかはんだをつかわないタイプのほうが音いいらしいね。。。っていうレベルしか知りません。
こちらも、Aliexpressで買えばお買い得です♪
自作RCAケーブルをつくってみる。
では、実際にRCAケーブルを作っていきましょう。
2回目なので、よりいいでしょう。きっと。
１．ケーブルの外層を剥ぐ。
こんなところで役に立つとは思わなかったHOZAN電工ナイフ！
電気工事士の勉強が役に立ちました。
通常のカッターナイフだと切れ味が鋭すぎて、内線まで傷つけてしまうことが多々ありました。
でも、このナイフなら大丈夫！ほどよい切れ味で簡単に剥けました(^^♪
ほんと、おすすめです！HOZAN 電工ナイフ！
頑張って、細い内線まできれいに剥きます。
２．次にこうやって、プラスとマイナスを分けます。
いろんなやり方があると思いますが、私の場合は、2本ずつのより線をこうやって、プラスとマイナスに分けています。で、外側のグランドの網は使っていません。
あくまでも、私の場合ですよ(;^_^A
根拠を聞かれても困ります。参考にしたものがそうだったんで。。。。
３．次に内線を剥ぎ、一つずつにまとめます。
さらに細い線をはぎ取らないといけないので、慎重にね。
念には念をということで、熱収縮チューブでさらに絶縁しておきます。
４．ちょうど剥いた線が穴に来るようにして、ねじ止めします。
はんだをつかわないので、音がよくなるはず。。。はず。。。
５．最後にケーブルチェッカーで通りを確認します。
Behringer ケーブルテスターCT-200は、XLRケーブルも、LANケーブルも、USBケーブルも、テストできるので便利ですよ。CT-100との価格差を考えても、CT-200にしておけば問題ないです。
視聴
視聴するとき、ちょっとミニマム環境を作って、テストしました。
いつもYoutube配信に使っているモニター用ヘッドホンです。このほうが音の違いがわかるのではないかと。。。
スマホ → DACとしてFX-AUDIO- FX-02J＋(WM8741チップ) → この間に自作RCAケーブルですね → ヘッドホンアンプとしてFX-AUDIO- PH-A1J → ヘッドホンとしてマランツMPH-1 で、いつも聴いてるビートルズとか聴きました。
こちらは前のRCAケーブルでのテスト
今回のRCAケーブルテスト
前回のに比べてみると・・
・音が前にできている感じ。
・フィルターが一枚はがれたきれいな音色
・音に厚みがある。
逆に足りなくなったのは、高音の伸びかな？なんとなくだけど。。。
なんのせ、前のより、まともなRCAケーブルになりましたよね。
これで、外に出ても恥ずかしくないRCAケーブルになりました。ま、外に出ませんけどね。
いずれ、ほかのRCAケーブルも順番に変えていきますね。
隙間に樹脂を流し込んだらいいのかな。今、写真みたら、隙間が気になる。
という、今回の自作シリーズ、RCAケーブルをつくってみよう、パート2でした。
やっぱり、自分で作った音は最高！
これにつきますね。。。あと、前につくったやつよりは安定してます。
今回の商品はこちらから
みなさんが
RCAケーブルの材料です。
今回のメインは、なんと！2500円のCAT8カテゴリーの10mLANケーブルでした。
はい、今回も安いです。でも、つくりがしっかりしていたので、お買い得だと思います。
LANコネクタのほうは、どうせぶった切るのでわかりません(;^_^A
そういえば、これ以外にもUGREENさんのケーブルもってました。中華製ですがこれは安心できるメーカーかな。
RCAプラグはたくさん買ったのですが、今回はこのナカミチ製をお勧めします。
ノーはんだで音にもやさしい？
作業するときにあると便利なおすすめ工具
HOZAN電工ナイフです。何度も書きますが、一家に1つあってもいいと思います。それくらい楽に作業できました。
![☆☆ ホーザン HOZAN 電工ナイフ 電工ナイフ Z-680 [I270304]](https://thumbnail.image.rakuten.co.jp/@0_mall/daishinshop/cabinet/item/042-2/42-096802.jpg?_ex=128x128)

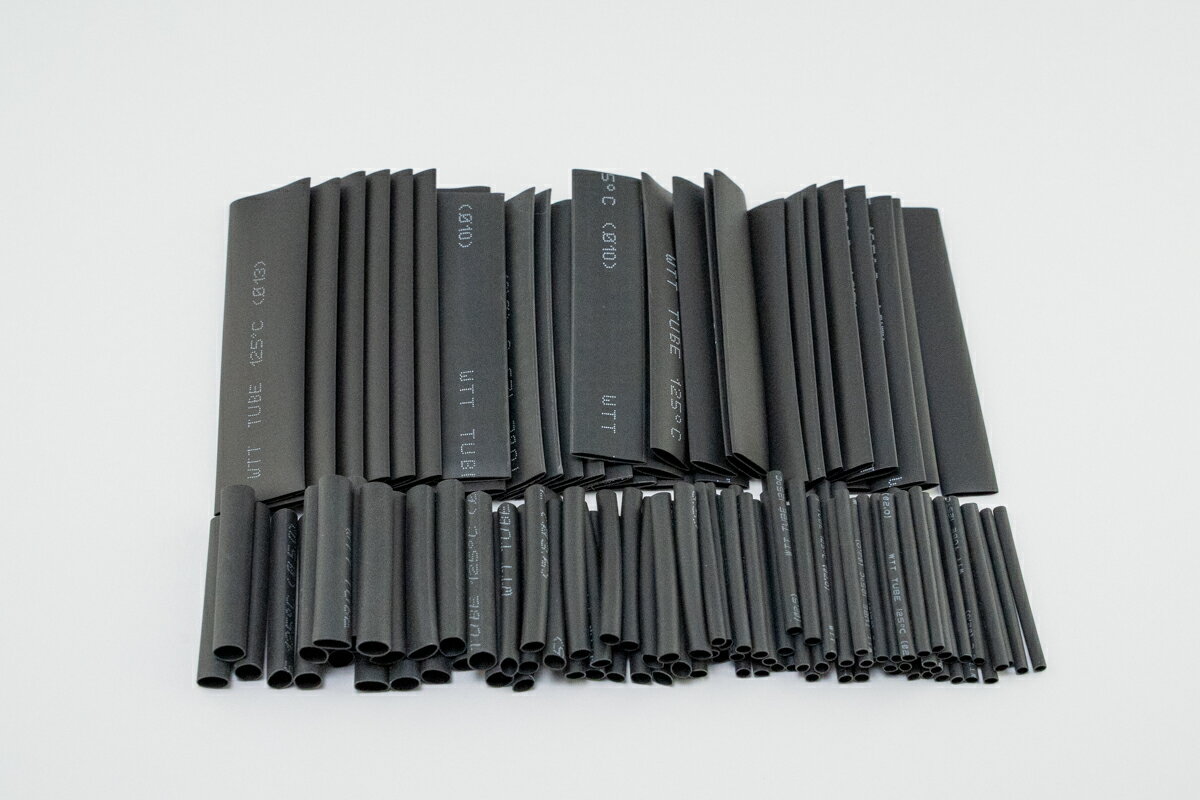

次に熱収縮チューブです。これも一家に１セットあるほうがいいかと思います。
コツは、はんだごての手前のほうをあてると、すっと収縮します。

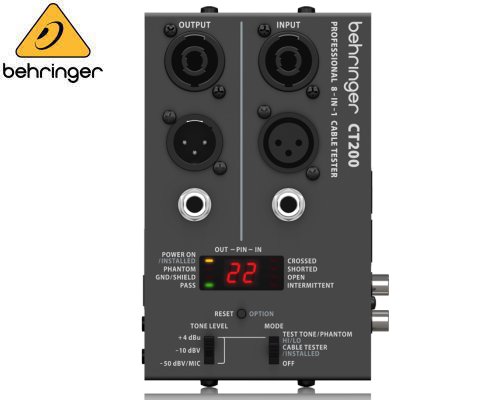

最後にケーブルチェッカーのBEHRINGER CT200です。これも一家に1台あると便利です。
っていうか、一家に1つシリーズだな。。。でも、あればずっと使えるので、自作してみたい！と思われる方は、間違いのないやつを買ったほうが、あとあと買いなおしがなくなるので、包み隠さずご紹介しました。参考になさってください。
テスト環境 参考までに
FX-AUDIO- FX-02J＋は、今日現在販売サイトが見つかりませんでした。
これは先のオーディオ福袋で入っていたものなので、ま、特記するようなものでもないです。
FX-AUDIO- PH-A1Jも、オーディオ福袋に入っていたものです。
ヘッドホンアンプなんて自分では買わないので、ケーブルテストには役に立ちました。
ヘッドホンは、マランツMPH-1で普段Youtubeの配信しているモニターヘッドホンを使用しました。
モニター用はへんな味付けをしていないはずなので、ケーブルテストにはちょうどいいでしょう。知らんけど。。。
いやー、やっぱり、自作って楽しいですね。
自作で数万円のケーブルに勝ったと思えば、楽しいですよ。(聴き比べしてないので気分です)
ブログ書くのはしんどいけどwww
